Bộ lọc cặn sơ cấp quay tay BriskSpring F3-W1-BS cho toàn bộ ngôi nhà với lưới thép không gỉ SUS316L lọc 40 micron và đồng hồ đo áp suất tích hợp

Tổng quan sản phẩm

F3-W1-BS được thiết kế để lắp đặt tại đầu vào nước chính trước các đường ống và thiết bị nước hạ nguồn.

Nước máy sinh hoạt đi qua lưới thép không gỉ SUS316L 40 micron, giúp chặn cát, gỉ sét, cặn đường ống và cặn lơ lửng nhìn thấy được trước khi nước tiếp tục chảy vào hệ thống đường ống hạ nguồn.

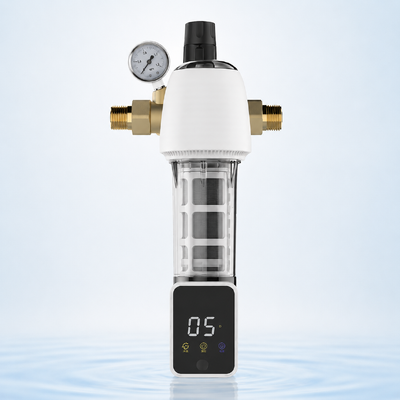

Vỏ bộ lọc trong suốt cho phép quan sát cấu trúc lọc bên trong một cách thuận tiện, trong khi đồng hồ đo áp suất tích hợp cung cấp khả năng theo dõi áp suất trực quan trong quá trình hoạt động.

Cấu trúc mô-đun được hiển thị trong bản vẽ kỹ thuật bao gồm bình lọc, bộ phận lưới lọc, khung làm sạch, các bộ phận làm kín và cấu trúc thoát nước để kiểm tra và bảo trì định kỳ.

Tính năng chính

Bộ lọc sử dụng lưới thép không gỉ SUS316L 40 micron để giúp giảm cặn nhìn thấy được và các hạt lơ lửng xâm nhập vào hệ thống đường ống gia đình và thiết bị nước hạ nguồn.

Lưu lượng nước được liệt kê là 4 T/H hoặc 17,6 GPM, cung cấp công suất phù hợp cho các ứng dụng nước máy toàn bộ ngôi nhà và thương mại nhẹ tương thích.

Bộ phận lọc được làm từ thép không gỉ SUS316L, cung cấp cấu trúc lưới bền và có thể tái sử dụng để lọc cặn sơ cấp.

Các bộ phận kết nối chính sử dụng đồng thau H59-1 cao cấp cho cấu trúc kết nối kim loại chắc chắn trong các đường ống cấp nước tương thích.

Đồng hồ đo áp suất được tích hợp vào cấu trúc sản phẩm, cho phép người dùng quan sát trực quan áp suất hệ thống trong quá trình hoạt động và bảo trì.

Sản phẩm có sẵn với các kết nối 1 inch, 1 1/4 inch hoặc 1 1/2 inch, hỗ trợ các cấu hình đường ống khác nhau.

Bình lọc trong suốt cho phép người dùng quan sát tình trạng bộ lọc bên trong và sự tích tụ cặn mà không cần mở vỏ ngay lập tức.

Bản vẽ kỹ thuật hiển thị lưới lọc riêng biệt, bình lọc, các bộ phận làm kín và các bộ phận làm sạch để bảo trì và sửa chữa thuận tiện.

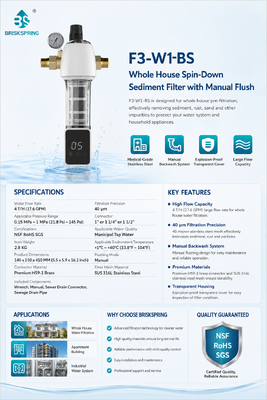

Thông số kỹ thuật

Các thành phần cấu trúc chính

• Bộ phận đầu chính
• Đồng hồ đo áp suất
• Đai ốc lục giác
• Đầu nối hình lưỡi
• Gioăng làm kín
• Vòng đệm O-ring vỏ
• Bộ phận bình lọc
• Nắp lưới lọc trên
• Bộ phận lưới lọc
• Khung cào và rửa
• Cấu trúc thoát nước
• Vòng giữ

Nguyên lý hoạt động

Nước máy sinh hoạt đi vào qua bộ phận kết nối bằng đồng thau và đi qua lưới lọc thép không gỉ SUS316L 40 micron.

Cặn nhìn thấy được, các hạt gỉ sét, cát và tạp chất lơ lửng được giữ lại bởi lưới lọc trước khi nước tiếp tục chảy vào hệ thống đường ống hạ nguồn.

Đồng hồ đo áp suất tích hợp cung cấp khả năng quan sát áp suất trực quan trong quá trình hoạt động.

Cặn tích tụ có thể được loại bỏ trong quá trình bảo trì định kỳ thông qua cấu trúc làm sạch và thoát nước được hiển thị trong lắp ráp sản phẩm.

Sản phẩm này dành cho lọc cặn sơ cấp. Nó không phải là thiết bị làm mềm nước, hệ thống thẩm thấu ngược, bộ lọc than hoạt tính hoặc thiết bị khử trùng.

Ưu điểm sản phẩm

Được lắp đặt tại đầu vào nước chính, bộ lọc giúp giảm cặn thô xâm nhập vào đường ống hạ nguồn và thiết bị nước gia đình.

Lưu lượng 4 T/H được liệt kê hỗ trợ các ứng dụng cấp nước dân dụng và thương mại nhẹ tương thích.

Lưới SUS316L được thiết kế để làm sạch và sử dụng liên tục, giảm sự phụ thuộc vào các bộ phận lọc dùng một lần.

Đồng hồ đo áp suất tích hợp cung cấp tham chiếu áp suất thuận tiện trong quá trình hoạt động và bảo trì.

Có ba kích thước kết nối để hỗ trợ các yêu cầu đường ống toàn bộ ngôi nhà khác nhau.

Sản phẩm có kích thước 140 x 150 x 410 mm, kết hợp lọc, theo dõi áp suất và khả năng tiếp cận bảo trì trong một cấu trúc dọc tích hợp.

Ứng dụng đề xuất

• Lọc sơ cấp nước máy sinh hoạt cho toàn bộ ngôi nhà
• Hệ thống đầu vào nước chính dân dụng
• Biệt thự và căn hộ
• Hệ thống cấp nước thương mại nhẹ
• Bảo vệ thượng nguồn cho máy nước nóng
• Bảo vệ thượng nguồn cho hệ thống lọc cartridge
• Các dự án phân phối đường ống và xử lý nước

Hướng dẫn lắp đặt

Trước khi lắp đặt, hãy xác nhận kích thước kết nối yêu cầu và tiêu chuẩn ren đường ống.

Lắp đặt bộ lọc tại đầu vào nước chính theo hướng dẫn đi kèm và đảm bảo hướng dòng chảy của nước khớp với yêu cầu lắp đặt sản phẩm.

Giữ đủ không gian xung quanh vỏ bộ lọc, đồng hồ đo áp suất và bộ phận thoát nước để kiểm tra và bảo trì.

Vị trí lắp đặt phải dễ dàng tiếp cận để làm sạch và bảo trì định kỳ.

Hướng dẫn bảo trì

Kiểm tra bộ lọc thường xuyên theo chất lượng nước thực tế và sự tích tụ cặn.

Tần suất bảo trì phụ thuộc vào chất lượng nước địa phương, mức tiêu thụ nước, nồng độ cặn và điều kiện hoạt động.

Khi cặn nhìn thấy được tích tụ bên trong vỏ bộ lọc hoặc hiệu suất dòng chảy của nước thay đổi, hãy làm sạch lưới lọc và cấu trúc thoát nước theo hướng dẫn đi kèm.

Kiểm tra các bộ phận làm kín trong quá trình bảo trì và lắp lại tất cả các bộ phận một cách chính xác trước khi đưa hệ thống vào hoạt động.

Câu hỏi thường gặp

Độ chính xác lọc là bao nhiêu?
Độ chính xác lọc được liệt kê là 40 micron.

Lưu lượng nước là bao nhiêu?
Lưu lượng nước được liệt kê là 4 T/H hoặc 17,6 GPM.

Nguồn nước nào phù hợp?
Sản phẩm được thiết kế cho nước máy sinh hoạt.

Lưới lọc làm bằng vật liệu gì?
Lưới lọc được làm từ thép không gỉ SUS316L.

Vật liệu nào được sử dụng cho đầu nối?
Vật liệu đầu nối là đồng thau H59-1 cao cấp.

Có những kích thước kết nối nào?
Các kích thước có sẵn là 1 inch, 1 1/4 inch và 1 1/2 inch.

Sản phẩm có bao gồm đồng hồ đo áp suất không?
Có. Đồng hồ đo áp suất được tích hợp vào cấu trúc sản phẩm.

Có những phụ kiện nào đi kèm?
Các thành phần được liệt kê bao gồm cờ lê, hướng dẫn sử dụng, đầu nối thoát nước cống và ống thoát nước thải.

Bộ lọc này có làm mềm nước cứng không?
Không. Đây là bộ lọc cặn sơ cấp và không loại bỏ các ion canxi hoặc magie hòa tan.

Nó có giảm TDS không?
Không. Sản phẩm được thiết kế để lọc cặn chứ không phải để loại bỏ khoáng chất hòa tan.
